一体化式双膜储气柜
名称：一体化式双膜储气柜
详细信息
双膜柔性储气柜是我公司自行设计生产，可根据不同客户要求，提供技术研发、量身定做。公司采用德国##的柔性设计方案及生产工艺，有##的进口生产设备，生产出性能优良的气柜。节省基建成本及施工时间，较传统的湿式气柜更便宜。

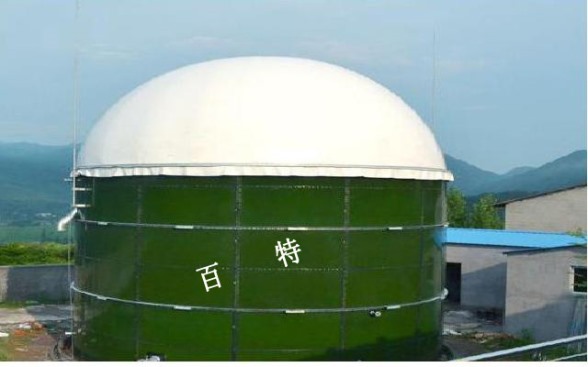

双膜气柜分为一体化气柜和独立气柜两种。
双膜气柜外型为3/4球体，由钢轨固定于水泥基座或拼装罐罐顶上。主体由特殊加工聚酯材质制成，具有抗紫外线及各种微生物的能力，高度防火并符合欧洲标准。双膜储气柜主要由底膜、内膜、外膜、恒压控制柜、******保护器及一些控制设备和辅助材料组成。
底膜主要用于基础密封，以实现传统基础设施无法达到的防腐、防渗漏、简化安装、使用周期长等优点。内膜设计制作为球形的截面同底膜或发酵罐口相连接，形成一个##独立密闭的空间以用于储存各类适用气体。外膜空间空气恒压输出并对内膜起到保护作用，外膜截面与底膜的边缘或发酵罐口连接。经过我公司自行设计制作的自动化集气恒压系统在内外膜之间形成一个恒定压力的独立储存空间作为稳定气柜和起到恒压作用。
适用范围
各种中性气体存储如沼气、空气、二氧化碳、氧气等。
工作原理
底膜、内膜、外膜共同形成两个空间。内膜空间作为储气空间储存各种气体，外膜与内膜夹层的空间作为调压空间。当储存的气体增加时内膜曲张，控制设备排出外膜的调压空气腾出一定的容量。当内膜储存的气体较少时控制设备向调压层注入空气，平衡柜内的压强，稳定外膜刚度。（即用一个软体球形作为储气柜，储存的气体容积变少控制设备就自动充空气填补，储存气体增多******保护器就释放空气以平衡压力。为不让气体混合，储存的气体与空气之间使用内膜隔离开。）
双膜储气柜使用原材料
双膜储气柜采用德国进口膜材，膜由特殊加工聚酯材质制造，两面皆涂覆聚氯乙烯。具有抵抗紫外线及各种微生物的能力，非常耐磨，切口由HF技术熔接。膜材的主要材质为PVDF（聚四氟乙烯）材料。具有防腐、抗老化、抗微生物及紫外线等功能，并且防火级别达到B1级，膜的抗拉强度大于4000N/5cm。气柜内膜为防腐产品，使用寿命应能达到25年以上。
独立式双膜柔性储气柜常规规格：
| 序号 |
气柜规格m3 |
底座直径m |
气柜高度m |
球半径m |
备注 |
|
1 |
50 |
4.2 |
3.6 |
4.85 |
配套附件 |
|
2 |
100 |
5.386 |
4.68 |
6.23 |
配套附件 |
|
3 |
150 |
6.615 |
5.25 |
3.67 |
配套附件 |
|
4 |
200 |
6.73 |
5.74 |
3.856 |
配套附件 |
|
5 |
250 |
7.143 |
6.192 |
4.125 |
配套附件 |
|
6 |
300 |
7.621 |
6.7 |
4.462 |
配套附件 |
|
7 |
350 |
8.015 |
7.041 |
4.69 |
配套附件 |
|
8 |
400 |
8.483 |
7.46 |
4.936 |
配套附件 |
|
9 |
500 |
9.131 |
7.944 |
5.284 |
配套附件 |
|
10 |
600 |
9.596 |
8.313 |
5.54 |
配套附件 |
|
11 |
700 |
10.13 |
8.777 |
5.85 |
配套附件 |
|
12 |
1000 |
11.371 |
9.851 |
6.565 |
配套附件 |
|
13 |
1200 |
12.085 |
10.469 |
6.978 |
配套附件 |
|
14 |
1500 |
13.116 |
11.473 |
7.611 |
配套附件 |
|
15 |
2000 |
14.333 |
12.713 |
8.405 |
配套附件 |
|
16 |
3000 |
16.454 |
14.25 |
9.9 |
配套附件 |
|
17 |
5000 |
19.486 |
16.875 |
11.25 |
配套附件 |
双膜储气柜技术参数
| 序号 |
项目 |
技术参数 |
单位 |
备注 |
|
1 |
气柜容积 |
50---20000 |
m3 |
自行设计 |
|
2 |
气柜内部压力 |
≤3000 |
Pa |
自动控制 |
|
3 |
气柜外观 |
平整、光滑、有弹性 |
----- |
颜色多样可选 |
|
4 |
透气率 |
≤200 |
cm3/m3`24H-0.1MPa |
材料标准 |
|
5 |
焊接缝 |
30-120 |
mm |
气柜大小而定 |
|
6 |
底边固边 |
咬合完整、无渗漏 |
------ |
|
|
7 |
固边螺栓 |
M16X50/260底部满焊，热镀锌（彩镀锌） |
------- |
8.8级高强螺栓 |
|
8 |
预埋件 |
10#槽钢 |
------ |
|
|
9 |
表面电阻 |
≤10 |
Ω |
|
|
10 |
防爆风机 |
D级防爆 |
保温，恒压 |
|
|
11 |
观测孔 |
12mmPC板，密闭，无渗漏 |
------ |
|
|
12 |
密封胶条 |
胶条 |
------ |
配密封剂 |
